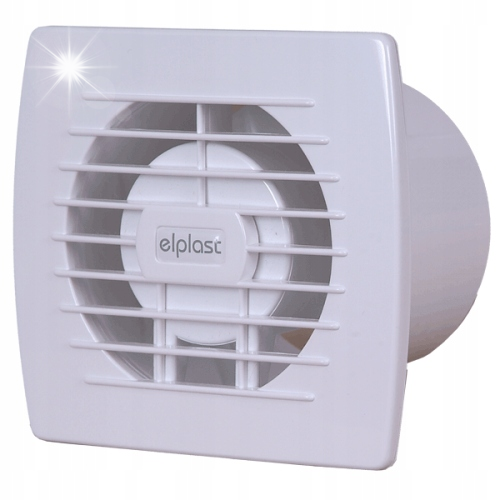

Wentylator fi100 Higrostat + timer EOL100HT / ELPlast

Wentylator 100 HT Higrostat  +Timer  + klapa zwrotna

Wentylator z czujnikiem wilgoci i opóźnieniem czasowym

Wentylator polskiego producenta firmy Elplast to idealne urządzenie do twojej łazienki, kuchni, biura  i innych pomieszczeń dla których chcemy zapewnić optymalną wymianę powietrza.

EOL 120  HT – wentylator  z czujnikiem wilgoci i  wyłącznikiem czasowym

HT - wentylator z czujnikiem wilgotności

Załączenie wentylatora następuje samoczynnie gdy wilgotność powietrza w okolicach wentylatora osiągnie nastawiony poziom lub po załączeniu włącznika

Wyłączenie następuje po ustawionym czasie opóźnienia, liczonym od momentu uzyskania w pomieszczeniu wymaganego poziomu wilgotności.

W dolnej części płytki  znajdują się dwa potencjometry oznaczone H -

wilgotność i T -czas opóźnienia, za pomocą których nastawia się parametry pracy wentylatora. Czujnik wilgotności jest zamontowany na płytce elektronicznej.

Wentylator powinien włączy się samoczynnie w przypadku pojawienia się w pomieszczeniu nadmiernej wilgotności. Potencjometr H jest ustawiony przez producenta w pozycji środkowej a potencjometr T - w pozycji minimalnej. Po podłączeniu wentylatora do instalacji elektrycznej wentylator powinien zacząć pracować. Mimo to, że czas opóźnienia wyłączenia wentylatora nastawiony jest na minimum to przy pierwszym włączeniu wentylatora do sieci wyłączy się on dopiero po czasie od kilkudziesięciu sekund do kilku minut. Po wyłączeniu zasilania (wyłączeniu bezpiecznika) pokrętło potencjometru T należy ustawić w położeniu zależnym od wymaganego czasu opóźnienia wyłączenia. Poziom wilgotności, przy którym następuje załączenie wentylatora można skorygować w górę lub w dół zmieniając nastawę potencjometru H.

Czas opóźnienia może być nastawiony w przedziale od 0,5 do 30 min

Parametry techniczne

• Napięcie znamionowe: ~230 V
• Częstotliwość sieci: 50 Hz
• Moc pobierana: 20 W
• Wydajność powietrza: 150 m3/h
• Stopień ochrony (IP): IP-X4
• Poziom ciśnienia akustycznego: 42 dB (A)
• Prędkość obrotowa: 2360 rpm
• Wielkość nominalna: 120 mm
• Materiał: ABS/PP
• Miejsce montażu: Ściana
• Rodzaj montażu: Natynkowy
• Waga w zależności od modelu: 0,52 – 0,59 kg
• Opakowanie zbiorcze: 12 szt.

• A: 150 mm
• B: 162 mm
• C: 88 mm
• D: 119 mm
• E: 12 mm

Klapa montowana jest na wylocie wentylatora.

Jak uruchomimy wentylator, to klapa samoczynnie się otwiera.

SPOSÓB MONTAŻU I OBSŁUGI

Przed przystąpieniem do montażu należy zdjąć przednią pokrywę wentylatora odkręcając wkręt znajdujący się w dolnej części obudowy (rys.1). Wentylator należy instalować w miejsce kratki wentylacyjnej za pomocą kołków rozporowych, wykorzystując przygotowane do tego celu otwory w korpusie wentylatora.

Wentylatory wyposażone w przewód przyłączeniowy z wtyczką i włącznik, uruchamia się poprzez włożenie wtyczki do gniazdka sieci elektrycznej 230V~ i odpowiednie załączenie łącznika cięgłowego. Wentylatory w wersji B i z układami elektronicznymi (T, HT, FT) przyłącza się bezpośrednio do instalacji elektrycznej. W tym celu należy odkręcić osłonę (rys.2), pod którą znajduje się listwa przyłączeniowa z zaciskami LN lub układ elektroniczny z zaciskami NLS.

Konfiguracje

• Model,          P, W, T, F, H
• EOL 120,      +, +, –, –, –
• EOL 120B     –, –, –, –, –
• EOL 120T,    –, –, +, –, –
• EOL 120HT,  –, –, +, –, +
• EOL 120FT,  –, –, +, +, –

Symbole

P – wyłącznik pociągany, W – przewód z wtyczką, T – wyłącznik czasowy, H –higrostat regulowany, F – fotokomórka
