Opis:

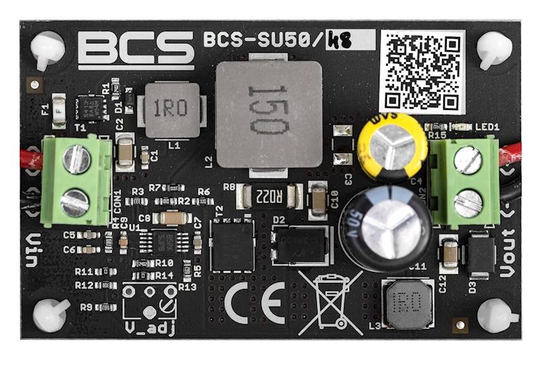

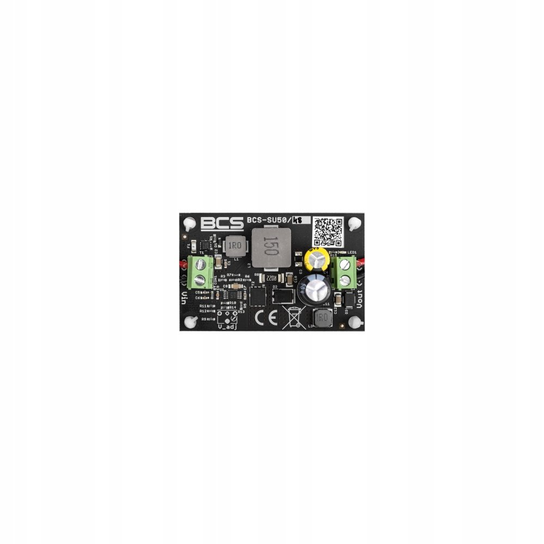

Przetwornica DC/DC podnosząca napięcie. Przetwornica pozwala na pracę w szerokim zakresie napięć wejściowych i posiada ustalone napięcie wyjściowe 48 VDC. Typowym zastosowaniem modułu jest wytwarzanie napięcia zasilającego PoE 48V DC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego.
Specyfikacja techniczna:
- Wysoka sprawność (>90%)
- Niski pobór prądu przez układ przetwornicy
- Zabezpieczenie termiczne, przeciwprzeciążeniowe
- Zabezpieczenie przeciwprzepięciowe
- Napięcie zasilania 8÷30VDC
- Napięcie wyjściowe 48V DC
- Moc wyjściowa 50W (Uwe=12VDC)
- Typowa sprawność 93% (Uwe=12VDC, Uwy=48VDC, Iwy=1A)
- Pobór prądu przez układ przetwornicy 27mA (Uwe=12VDC)
- Temperatura pracy od -10°C do 40°C
- Obudowa brak, konstrukcja otwarta
- Wymiary płytki elektr.mm 40 x 61 wysokość 16
Zestaw zawiera:
- Przetwornicę PoE BCS-SU50/48
Bezpieczeństwo zgodność i ostrzeżenia (GPSR)
Montaż i podłączenie powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje elektryczne. Zasilać wyłącznie napięciem w zakresie zgodnym ze specyfikacją producenta. Nie przekraczać dopuszczalnej mocy i obciążenia przetwornicy. Nie podłączać do instalacji wysokiego napięcia ani źródeł zasilania niezgodnych ze specyfikacją. Chronić przed wilgocią, wodą, zapyleniem oraz ekstremalnymi temperaturami. Nie stosować w strefach zagrożonych wybuchem ani w pobliżu otwartego ognia. Zapewnić odpowiednią wentylację podczas pracy urządzenia
